Окорочный станок для РВД шлангов MT-51BJ-1 представляет собой малогабаритное электромеханическое устройство, которое создано для нужд предприятий, мастерских и магазинов, имеющих дело с гидравлическими шлангами. Непосредственная задача изделия в том, чтобы быстро и безопасно выполнить зачистку верхнего слоя оконечности шланга и, тем самым, подготовить его к плотному соединению с металлической муфтой.

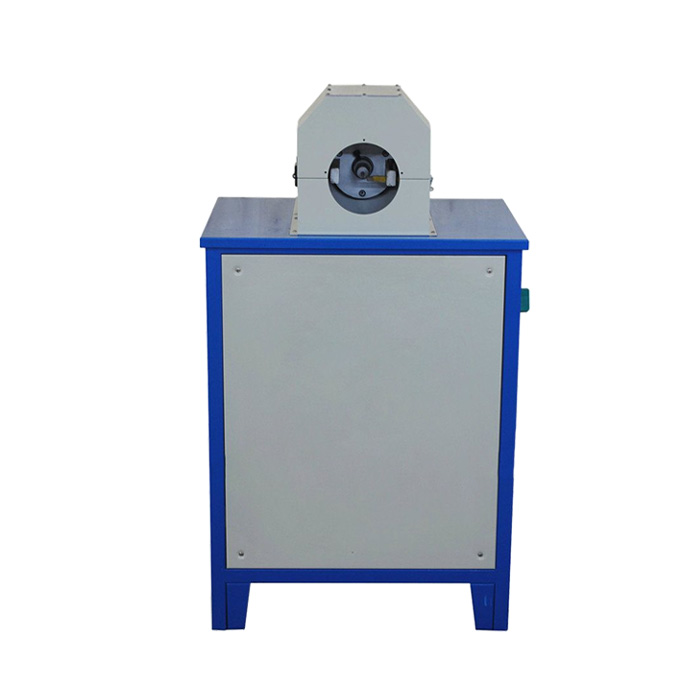

Машина для зачистки шлангов MT-51BJ-1 имеет вид прочной металлической тумбы, где в верхней части (на рабочем столе) оборудована небольшая и полностью закрытая операционная зона. Закрывается она для безопасности оператора с помощью накидного кожуха с замком. В зону после этого ведет только торцевое отверстие – для подачи шланга оператором вручную. Верхняя крышка кожуха выполнена из прочного прозрачного полимера, что позволяет сверху полностью видеть процесс.
В тумбе функционирует электродвигатель, который через клиноременный привод передает крутящий момент на шпиндель с горизонтальной осью вращения. Шпиндель для безопасности тоже закрыт защитным кожухом. На шпинделе установлен вилочный инструмент, в центре которого отверстие для вставки трубчатого матричного элемента, чей внешний диаметр соответствует внутреннему диаметру обрабатываемого шланга. Фиксация матрицы делается с помощью шестигранного болта – ключ в комплекте. Набор матричных элементов по составу уточняется при поставке. Боковыми частями этой «вилки» являются фиксаторы лезвий, направленных внутрь – к шлангу.
Оператор выставляет положение лезвий, запускает зачистной станок для РВД шлангов MT-51BJ-1 и вводит внутрь шланг, насаживая его на матрицу. Лезвия вращаются вокруг тела объекта, снимая необходимую толщину. Можно механически выставить глубину зачистки, то есть лезвия не пойдут при обработке дальше заданного предела. По запросу – автомат защиты от перегрузок, инвертор скорости, педаль подачи команд на электрооборудование ногой.
