Станок для сборки РВД шлангов NS-I 50 – это полуавтоматическая электропневматическая машина, предназначенная для небольших предприятий и ремонтных мастерских, где выполняет задачу подготовки шланга к операции обжима, путем точного предварительного его соединения с фитингом.

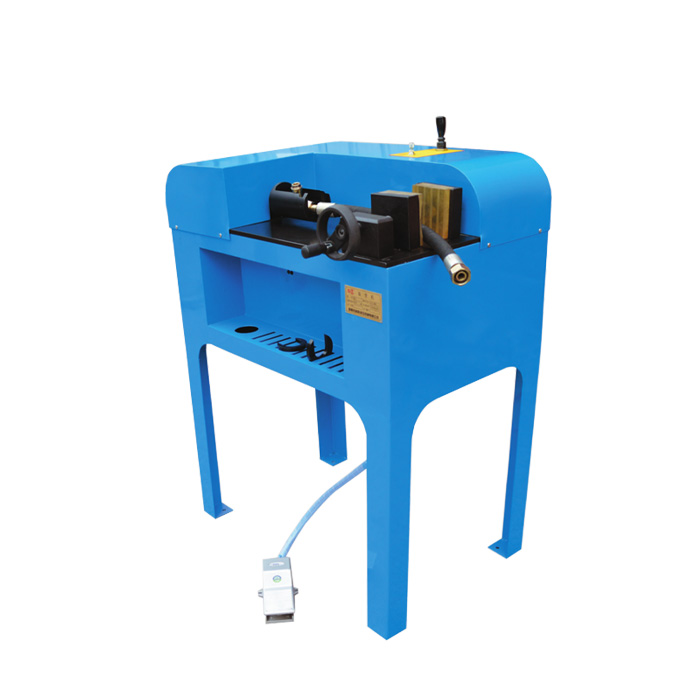

Машина для предварительной сборки шлангов с фитингами NS-I 50 может работать только при наличии внешнего источника воздушного давления (компрессор – опция). Конструктивно – это специализированная металлическая тумба с выделенным отсеком для операционной зоны. Оператор поверхностно надевает фитинг на шланг, после чего укладывает эту заготовку между тисками. Плиты тисков имеют полимерные покрытия, чтобы не подвергнуть шланг деформации. Тиски самоцентрирующиеся: с одной стороны фиксированный упор, с другой стороны подвижная часть. При этом фиксированный упор регулируется вручную винтовым механизмом в зависимости от диаметра шланга, а подвижная часть тисков регулируется по силе оказываемого давления. На шланг со стороны фитинга оказывается воздействие поршнем с конусом и кольцевой насадкой (конус входит в отверстие фитинга и продавливает его, перемещая на шланг до внутреннего упора), вследствие чего фитинг плотно «садится» на шланг и готов к обжатию. В нижней части предусмотрены отверстия для хранения кольцевых насадок под разные диаметры фитингов.
Оборудование для сборки шлангов с фитингами NS-I 50 оснащается педалью пуска воздушного давления, при первом нажатии которой оператор вначале запускает цикл, а при повторном – сбрасывает давление.
