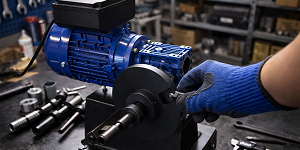

Окорочные станки для рукавов высокого давления (РВД)

При обрезке шланга на его концах могут появиться неровности, препятствующие качественному креплению муфты. Требуется снять часть наружной и внешней резины до армированной оплетки рукава высокого давления. Операция называется окорокой, и выполняется при помощи специального оборудования — зачистных (окорочных) станков. Используют их как на крупных промышленных предприятиях, так и малых организациях, осуществляющих сервисное обслуживание гидравлических линий и устройств.

Принцип работы окорочных станков для РВД

Главным элементом установки являются обрезной нож, закрепляемый на вращающемся вале редуктора. Он подбирается индивидуально под каждый вид шланга и состоит из 3 элементов:

  • направляющая;
  • оправка;
  • резец.

При помощи регулирующих винтов производится настройка под диаметр рукава и глубину снятия резинового слоя. Шланг, закрепленный в специальных тисках, подается на нож. Производится зачистка внутреннего или наружного слоя РВД. В процессе удаляются все неровности, заусенцы и шероховатости, препятствующие насадке фитинга.

Классификация оборудования

В зависимости от типа привода, зачистные установки делятся на 2 типа:

  • механические (ручные);
  • электроприводные.

Первые имеют невысокую производительность, поэтому используются в небольших сервисных и ремонтных организациях. Вторые, в свою очередь, подразделяются в зависимости от конструкции на передвижные, которые из-за компактности могут быть использованы в мобильных мастерских для оперативного ремонта оборудования, и стационарные, применяющиеся на серийном производстве.

Советы по выбору станка

Окорка шлангов высокого давления – важный этап как в производстве РВД, так и в ремонте гидравлического оборудования. При оснащении предприятия техникой используют следующие критерии:

  • производственная мощность;
  • особенности производства;
  • тип обрабатываемых изделий: виды оплетки, минимальный и максимальный диаметр;
  • требуемое напряжение (для электроприводных устройств);
  • финансовые возможности.

Для выездных ремонтных бригад можно приобрести механические станки. Мелкосерийное производство потребует уже оснащение электроприводной техникой. Для выездных ремонтных бригад требуются компактные мобильные установки. Крупные предприятия используют стационарное оборудование.

Обзор окорочных станков для РВД

Компания «RVDPRESS» действует на российском рынке уже более 7 лет. Это надежный поставщик оборудования для производства, связанного с изготовлением рукавов высокого давления и сервисным обслуживанием гидравлического оборудования. В каталоге представлен широкий выбор станков для резки, обжима и окороки шлангов ВД.

Зачистной станок KSD-SK2

Окорочный станок KSD-SK2

Модель обладает компактными размерами и небольшим весом, что позволяет использовать ее в оснащении передвижных сервисных бригад и небольших ремонтных мастерских. Основанием для станка служит металлический короб, оснащенным 2 ручками, облегчающими перемещение оборудования. В целях безопасности зона закрыта защитной накладкой, ее фронтальная часть выполнена из прозрачного противоударного пластика. В кожухе просверлены отверстия для подачи шланга.

Съемные лезвия регулируются в зависимости от требуемой глубины окороки, замеры производятся по метрической шкале. Станок оснащен выдвижным контейнером для приема стружки. С тыльной стороны корпуса оборудованы места для хранения матричных втулок, использующихся для насадки шланга.

Технические характеристики станка KSD-SK2.

Мощность двигателя

400 Вт

Скорость вращения вала

170 об/мин

Диаметр РВД

6-51 мм

Количество ножей для внешней/внутренней окороки

10/4 шт

Габариты/Вес

530 x 570 x 460 мм/30 кг

Запуск с помощью ножной педали позволяет оператору производить рабочие манипуляции обеими руками. Есть возможность изменять направление вращения с помощью рычага переключателя. Электромотор работает как от стационарной сети, с напряжением 220 или 380 В, так и от внешнего АКБ.

Окорочный станок MT-51BJ-1

Окорочный станок для РВД шлангов MT-51BJ-1

Модель позволяет бережно обработать внутренний и наружный слой рукава ВД. Зачистка производится до первого фрагмента арматурной оплетки. Благодаря этому зубцы муфты плотно охватывают концы шланга, и срок службы обжатого изделия повышается. Стационарная установка может использоваться в мелкосерийном производстве РВД и небольших сервисных центрах.

Технические характеристики станка MT-51BJ-1.

Напряжение в электросети

220/380V

Мощность двигателя

1500 Вт

Количество пресс-форм

11 комплектов

Диаметр сечения шлангов внешний/внутренний

6-73 мм/10-51 мм

Габариты/Вес

620 х 470 х 1050 мм/80 кг

Управление осуществляется вручную. Удобная фиксация резцов позволяет быстро перенастроить оборудование при изменении параметров зачистки.

Окорочный станок KSD-SK1

Окорочный станок KSD-SK1

Компактная стационарная конструкция имеет основание в виде тумбы и занимает мало места, поэтому подходит даже для небольших ремонтных и сервисных мастерских. Рабочая зона оснащена защитным кожухом. Фронтальная часть колпака выполнена из ударопрочного прозрачного пластика. Отходы после окороки по специальному лотку попадают в контейнер для стружки. В корпусе станка оборудовано отделение для хранения матричных насадок разного диаметра.

Технические характеристики станка KSD-SK1.

Напряжение в электросети

220/380V

Мощность двигателя

1500 Вт

Скорость вращения вала

190 об/мин

Диаметр обработки

6-51 мм

Габариты/Вес

560 х 550 х 1100 мм/75 кг

Ножная педаль, производящая запуск установки, позволяет обеим рукам оператора оставаться свободными. Двигатель с преобразователем частоты позволяет варьировать скорость вращения в зависимости от типа оплетки. С помощью рычага переключения меняется направление движения вала.

Окорочный станок HS9

Окорочный станок HS9

Преимущество данного оборудования состоит в возможности выполнять 2 операции по подготовке рукавов ВД к обжиму: обрезки и зачистки. Это делает установку особенно удобной для оснащения небольших ремонтных мастерских с ограниченной площадью.

Основанием станка служит металлическая тумба. На рабочем столе расположены дисковый резак и приспособление для окороки. Шланг подается на нож с помощью передвижного толкателя. Рукав не только перемещается между рабочими элементами, но и изгибается, что снижает трение и нагрев при резке, а также уменьшает количество стружки, осаждающейся на внутренней поверхности. Зачистной элемент оборудован одним (или по требованию заказчика двумя) ножами. Окорока производится до первого слоя металлической оплетки рукава.

Технические характеристики станка HS9.

Напряжение в электросети

220/380V

Мощность двигателя

3000 Вт

Скорость вращения вала

190 об/мин

Диаметр обработки

51 мм

Количество пилящих дисков

1 шт

Комплект оправок

6, 8, 10, 13, 16, 19, 22, 25 мм

Габариты/Вес

680 x 520 x 1040/45 кг

Так как установка оснащена только одним электродвигателем, операции обрезки и окороки выполняются последовательно после переключения функции оператором. Обслуживать станок может 1 человек.
